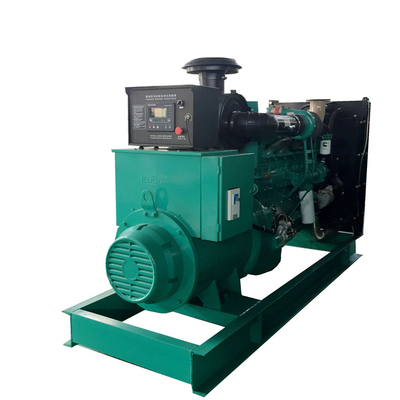

SHX 500kva elektrische dieselgeneratoren 550kva 3-fase standby dieselgeneratoren

Standardconfiguratief Dieselgenerator met Cummins-motor:

1) Cummins motor

2) Stamford-generator (Marathon, Mecc Alte, Wattek merk optie)

3) Deepsea DSE6020 bedieningspaneel

4) Chint-circuitbreaker

5) 8 Werktijden Basisbrandstoftank (voor de generator ≤ 650 kVA, alleen basisframe voor andere modellen)

6) Anti-vibratiesysteem

7) Schakelaar voor batterij, batterijoplader en batterijisolator

8) Industriële geluidsdemper en flexibele uitlaatpijp

Voersfeer van een 500 kW elektrische dieselgenerator

1. Dieselmotor

1.1 Motor met een natte cilinder, een verbrandingskamer met directe injectie, een uitlaatturbocompressor, waterkoeling, een elektronische regelaar, enz.

1.2 brandstofsysteem, met inbegrip van brandstofpomp, zeeftoestellen of filters, enz.

1.3 Luchtinlaat- en uitlaatstelsel, met inbegrip van luchtfilter, afzuiger, bel, alle inlaat- en uitlaatleidingen, kabels, instrumenten, kleppen en instellingen, enz.

1.4 Koelsysteem, bestaande uit een radiator met waterniveauwaarschuwing en -indicator, een thermostatische schakelaar, een thermostatische verwarmer, een ventilator op de motoras, alle verbindende leidingen, kabels, instrumenten,ventielen en instellingen, enz.

1.5 Het smeersysteem omvat pompen, olievaten, oliefilters en filters, alle verbindende leidingen, instrumenten, kleppen en instellingen, enz.

1.6 Startsysteem, bestaande uit 2 sets batterijen, een set wisselstroomoplader en verbindingsleidingen, kabels, instrumenten, kleppen en instellingen, enz.

2. AC synchrone generator

2.1 Generator, inclusief exciter, rechtgever, AVR en, indien vereist, asbestaande ventilator.

2.2 Alle verbindende leidingen, kabels, instrumenten, kleppen en instellingen, enz.

3. Koppelingen en beveiliging

3.1 Koppeling

3.2 Koppelingsbeschermer

4- Controlepaneel.

4.1 Lokaal automatisch bedieningspaneel

5. BASEPLAAT

5.1 Gemeenschappelijke basisplaat

6. DOCUMENTEN

6.1 Installatiehandleiding van de generatorset

6.2 Handleiding voor de bediening en het onderhoud van de generator

6.3 Manual van het bedieningspaneel van de generatorinstallatie

6.4 Motorhandleiding en kwaliteitsdossier

6.5 Alternatorhandleiding en kwaliteitsdossier

6.6 Verslag van de fabrikant van de test voor de aanvaarding

6.7 Relatieve tekeningen en diagrammen

Parallel bedieningspaneel

Parallelle bedieningspaneel maakt het mogelijk twee of meer generatorensets, of generatorensets en het net parallel aan te sturen om elektriciteit aan te leveren aan de belastingen.semi-automatische en automatische besturing.

Handmatig parallelle bedieningspaneel: de bediener analyseert en maakt het parallelle werksignaal op basis van de indicator in het kader van het parallelle bedieningspaneel aan parallelle generatoren.

Met een parallel bedieningspaneel kan de stroomvoorziening flexibel worden bediend op basis van de energiebehoefte.
